Di tutorial Revit MEP sebelumnya, kita membuat space untuk ruangan. Kita akan lanjutkan bekerja dengan space nanti, untuk menambahkan space ke plenum. Di tutorial ini kita akan membahas mengenai Copy/Monitor. Kita menggunakan alat ini untuk memantau hubungan antara file yang dilink dengan project anda. Anda dapat menggunakan Copy/Monitor untuk datum atau obyek di file project. Di tutorial ini, kita akan menggunakannya untuk memantau level.
Membuat Section View
Buka file yang anda buat di tutorial sebelumnya. Buka denah lantai 1 – Mech.
Di View tab, Create panel, klik Section.
Buat sebuah section memotong bangunan seperti ditunjukkan gambar di bawah.
Buka section view tersebut. Review gambarnya.
Memodifikasi Level
Perhatikan bahwa project ini hanya punya dua level. Model arsitektur yang kita link punya 3 level lagi. Juga ketinggian level 2 berbeda dengan model arsitektur.
Memeriksa datum adalah sesuatu yang sebetulnya harus dilakukan di awal desain. Namun karena ini tutorial, ada baiknya anda mempelajari bagaimana memodifikasi desain. Kita akan memperbaiki ini sebelum kita lanjutkan.
Mengubah Ketinggian Level
Klik nilai ketinggian level 2 sampai anda dapat mengeditnya. Ketik 3800 untuk menyamakannya dengan model arsitektur.
Tekan Enter untuk menerima perubahan ini. Anda akan melihat peringatan berikut.
Karena kita sebelumnya membuat space dengan ketinggian level 4000, kita perlu mengubah ketinggian space juga.
Mengubah ketinggian Space
Buka tab Manage, Inquiry panel. Klik Review Warnings.
Anda dapat memeriksa space yang tumpang tindih dengan mengklik nama space di daftar. Review warning tidak langsung memilih obyek, tapi dapat membantu untuk menemukannya. Kita tidak akan memodifikasinya satu-persatu. Kita akan memodifikasi semuanya sekaligus. Tutup dialog ini.
Buka denah 1 – Mech.
Aktifkan Modify tool. Pilih semua obyek di bangunan anda. Buat area pemilihan kira-kira seperti di bawah.
Pada Ribbon, Contextual ribbon tab, klik Filter.

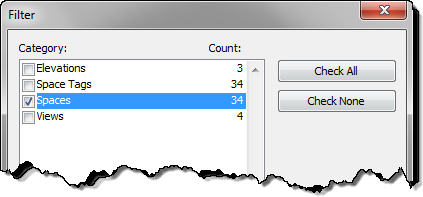

Klik Check None untuk menghilangkan semua pilihan. Lalu klik hanya Spaces.
Dengan menggunakan filter, anda dapat memilih semua obyek di kategori tertentu dengan cepat. Kita menggunakan filter untuk memilih semua space untuk mengubah ketinggiannya sekaligus.
Pada Properties Palette, temukan Limit Offset. Ubah nilainya menjadi 3800.
Klik Apply untuk mengubah limit.
Sekarang coba cek lagi Review Warnings, Tombol ini sekarang tidak dapat diklik. Ini karena kita sudah memperbaiki masalah yang ada.
Menggunakan Copy/Monitor
Perubahan desain tidak dapat dihindari. Desain arsitektur dapat berubah beberapa kali selama proses desain. Ketika hal ini terjadi, kita ingin agar diingatkan dan meninjau apakah perubahan itu mempengaruhi desain kita. Ini adalah fungsi utama dari Copy/Monitor.
Buka section view yang kita buat sebelumnya. Di Collaborate tab> Coordinate panel, klik Copy/Monitor> Select Link.
Klik file arsitektur untuk memilih linked file. Anda akan melihat panel ini di Ribbon.
Memonitor Element
Kita mau memonitor level 2 yang ada.
- Klik Monitor.
- Pilih Level 2 di file MEP sebagai elemen untuk di monitor (1)
- Pilih 02 – Floor sebagai referensi untuk dimonitor (2)
- Setelah hubungan didefenisikan, anda dapat melihat simbol Copy/Monitor (3)
Mengkopi Element ke file MEP
Kita perlu mengkopi beberapa level lagi ke project kita. Copy element tidak terbatas pada datum. Anda dapat mengkopi elemen arsitektur dan struktur juga.
Sekarang klik Copy di Copy/Monitor contextual tab. Pilih tiga level berikut.
Jika anda menggunakan copy di Copy/Monitor tab, hubungan antara elemen di kedua file juga dibuat. Anda tidak perlu lagi menggunakan monitor tool.
Klik Finish untuk mengakhiri Copy/Monitor tool.
Menguji Hubungan Elemen
Mari kita uji hubungan antara level di file kita. lah ubah ketinggian level di model arsitektur dan simpan filenya. Revit akan memberikan peringatan.
Klik Revit Ribbon> Collaborate tab> Coordinate panel> Coordination Review> Select Link. Pilih model arsitektur dari view anda untuk meneruskan.
Anda akan melihat semua koordinasi yang harus diperbaiki di project ini. Anda dapat memilih tindakan untuk menyelesaikan masalah ini. Jika anda ingin menyamakan ketinggian level, pilih move level.
Ringkasan
Di tutorial ini, kita belajar mengenai:
- Review Warnings
- Menggunakan selection filter
- Menggunakan Copy/Monitor tool
Alat-alat tersebut sangat berguna untuk memperbaiki masalah di project anda. Copy/Monitor tool sangat penting untuk membantu koordinasi antara disiplin. Anda dapat menggunakan copy/monitor elemen apapun yang bisa mempengaruhi desain anda. Misalnya, balok yang dapat mempengaruhi duct anda. Kolom yang mungkin mempengaruhi perlengkapan sanitary.
Ingatlah untuk memonitor hal-hal yang penting saja. Memonitor semua obyek di model, justru dapat membingungkan.
