Apakah isu-isu ini familiar dengan anda? Sync butuh lebih dari lima menit. Revit crash sebelum jam istirahat siang. Ternyata ada yang meng-import file CAD. Saat disadari, kerusakannya sudah terjadi dan mengganggu proyek.
Autodesk Revit Model Analytics menawarkan pendekatan yang berbeda. Jika anda bekerja dengan cloud model atau cloud worksharing, tool ini memantau model selama tim bekerja.
1. Mengapa Model yang Sehat Itu Penting
Model yang bisa dibuka belum tentu model yang sehat.
Kesehatan model terlihat dari waktu sync, ukuran file, warning, dan stabilitasnya. Saat kesehatannya menurun, semua orang ikut terdampak, bukan hanya BIM manager. Modeler menunggu sync, koordinasi molor, dan memulihkan model yang sudah berat bisa memakan waktu berjam-jam.
Penyebabnya sangat umum:
- File CAD di-import, bukan di-link
- In-place family dipakai di tempat yang seharusnya memakai loadable family
- Gambar CAD yang di-import dan terlalu banyak link
- Warning di Revit yang tidak pernah diselesaikan
- Anggota tim melakukan sync dengan versi minor yang berbeda, misalnya Revit 2027.1 dan 2027.2
Kebanyakan BIM manager dan koordinator sudah hafal daftar ini. Yang sulit adalah melihatnya masalahnya tepat waktu, dan tool yang tidak sesuai untuk menganalisa model.
2. Apa Itu Model Analytics

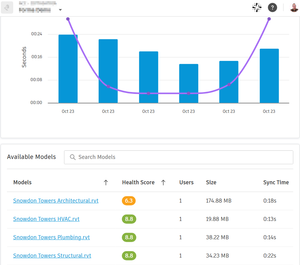

Autodesk Model Analytics (AMA) adalah add-in yang terhubung ke cloud untuk cloud model Revit. Setiap kali seseorang melakukan sync pada model workshared, atau menyimpan cloud model, add-in ini mengirim data model ke layanan cloud. Hasilnya tampil sebagai dashboard di Autodesk Forma Insight. Jadi, Anda tidak perlu membuka Revit atau menjalankan tool terpisah untuk melihatnya.
3. Siapa yang Bisa Menggunakannya
Siapa pun yang memakai Revit 2024 sampai 2027 dan bekerja dengan cloud worksharing dan/atau cloud model bisa mengirim informasi kesehatan model ke Forma.
Untuk melihat dashboard Model Analytics di Insight, Anda perlu diberi akses ke Insight. Project Members dan Project Admins bisa melihat laporan proyek dan laporan model dengan akses read-only. Akses Executive hanya diperlukan untuk tampilan seluruh hub. BIM coordinator dan BIM manager akan paling sering memakainya, tetapi skor berkode warna ini cukup sederhana bagi desainer dan project manager untuk cepat menyadari jika ada masalah.
4. Bagaimana Cara Mengaktifkannya?
Secara default, Model Analytics tidak aktif, dan meng-install add-in saja tidak akan berpengaruh apa-apa. Pengaturannya terdiri dari tiga langkah:
- Aktifkan untuk hub: Account Admin membuka Hub Admin > Settings > Advanced, lalu klik Activate.
- Install add-in di setiap komputer Revit: Download Autodesk Model Analytics for Revit dari manage.autodesk.com (Products and Services > Revit > View Details > Extensions).
- Sync model: Data baru muncul setelah Anda melakukan Sync with Central atau menyimpan cloud model. Model yang disync sebelum model analytics diaktifkan, dan melalui Revit yang tidak diinstall extensionnya tidak akan memiliki data.
Setelah itu, buka proyek di Autodesk Forma dan masuk ke Insight > Model Analytics.
5. Apa Saja yang Bisa Ditinjau
Laporannya tersedia dalam tiga level: satu model, satu proyek, atau seluruh hub.
Health Score: Skor dari 0 sampai 10 yang dihitung dari health indicator. Hijau untuk 7,8 ke atas, oranye untuk 5,0 sampai 7,7, dan merah untuk di bawah 5,0. Grafik riwayatnya menunjukkan apakah skor membaik, atau justru memburuk.
Health Indicators: Setiap indikator dinilai Acceptable, Caution, atau Needs Attention berdasarkan ambang batas default:
| Indikator | Batas Caution | Batas Needs Attention |
|---|---|---|
| Revit warnings | 100 | 200 |
| Revit links | 4 | 6 |
| CAD links | 4 | 6 |
| CAD imports | 1 | 2 |
| Imported images | 5 | 10 |
| In-place families | 1 | 2 |
| Plan regions | 3 | 5 |
| Sync time (detik) | 25 | 50 |
Ya, satu in-place family saja sudah berstatus Caution. Ambang batas ini belum bisa diubah, paling tidak belum bisa.
Pelajari cara membaca laporannya secara detail di artikel bantuan Autodesk ini: Model Analytics.
Kesimpulan
Model Analytics tidak memperbaiki model Anda. Tool ini memberi tahu di mana harus mencari, dan kapan. Tetap harus ada orang yang menghapus CAD import itu. Tetap harus ada orang yang menjaga file agar efisien.
Yang berubah adalah kebiasaannya. Kesehatan model tidak lagi ditebak, tetapi dipantau. Pemantauan model yang berkelanjutan mendeteksi masalah sebelum crash terjadi.
Bagaimana Anda memantau kesehatan model di proyek Anda saat ini?
