Memutar Revit View

Maret 20, 2019 by Edwin Prakoso Leave a Comment

Ketika kita mendesain bangunan di site, kita sering melihat bahwa arah utara bangunan tidak sesuai dengan arah yang kita inginkan. Akan lebih memudahkan jika kita dapat memutar view tersebut. Namun memutar Project North dapat mempengaruhi model kita. Jadi jangan sentuh pengaturan ini untuk memutar View!

Anda dapat memutar satu view saja untuk bekerja dengan bangunan ini. Anda dapat melakukannya dengan memutar crop region.

Buat duplikat view sebelum memutar View.

Jika anda tidak familiar dengan crop region, anda dapat menampilkannya dengan mengklik hide/show crop region seperti ditunjukkan di bawah.

Klik untuk memilih crop region boundary.

Sekarang klik di Ribbon: Conceptual tab> Modify panel> Rotate.

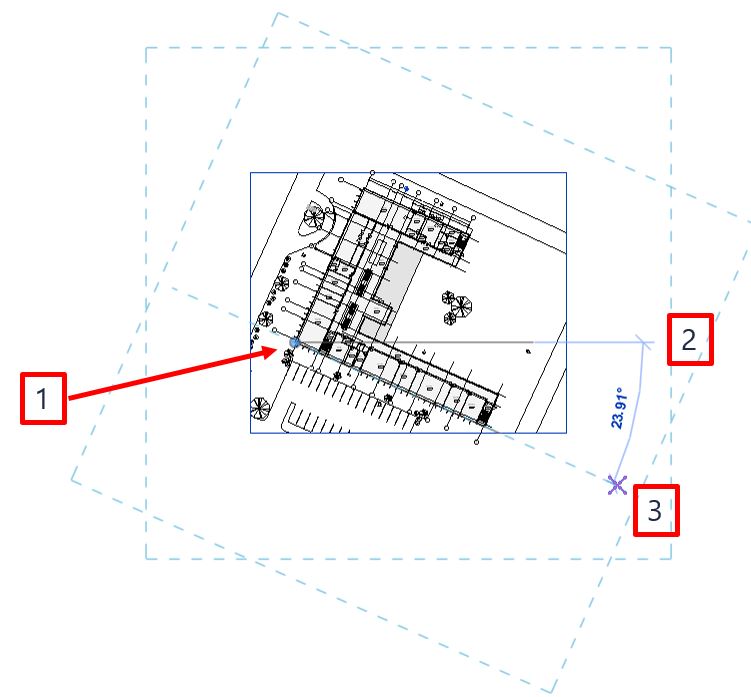

  1. Pindahkan titik putar ke titik yang ingin anda jadikan titik acuan rotasi.
  2. Klik titik referensi pertama. Saya menggunakan titik di kanan titik putar.
  3. Klik titik acuan kedua di denah anda. Anda dapat menggunakan garis putus-putus yang muncul sebagai acuan.

Sekarang anda dapat melihat denah anda diputar.

Memutar view dengan teknik ini hanya mempengaruhi satu view saja. Jadi tidak akan mengganggu orientasi project anda.This rotation only affects one particular view. So it doesn’t mess your project orientation!
